Dibujando las bóvedas
Una vez obtenida la imagen de los volúmenes del violín hay que proceder a «dibujar» las superficies de dicho violín.

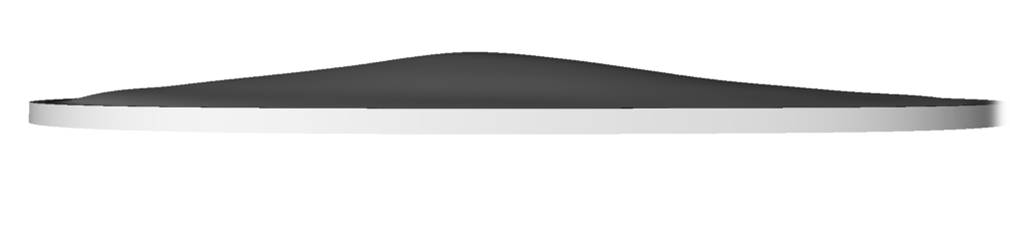

Mediante un programa profesional adecuado y teniendo la suficiente experiencia en el manejo de dicho programa se diseñan el contorno y las bóvedas. Hay que conocer muy bien el modelo que se está procesando, el violín Huberman en nuestro caso, para poder dibujar con precisión todos los detalles y crear unas superficies aptas para ser mecanizadas mediante CNC.
-
-

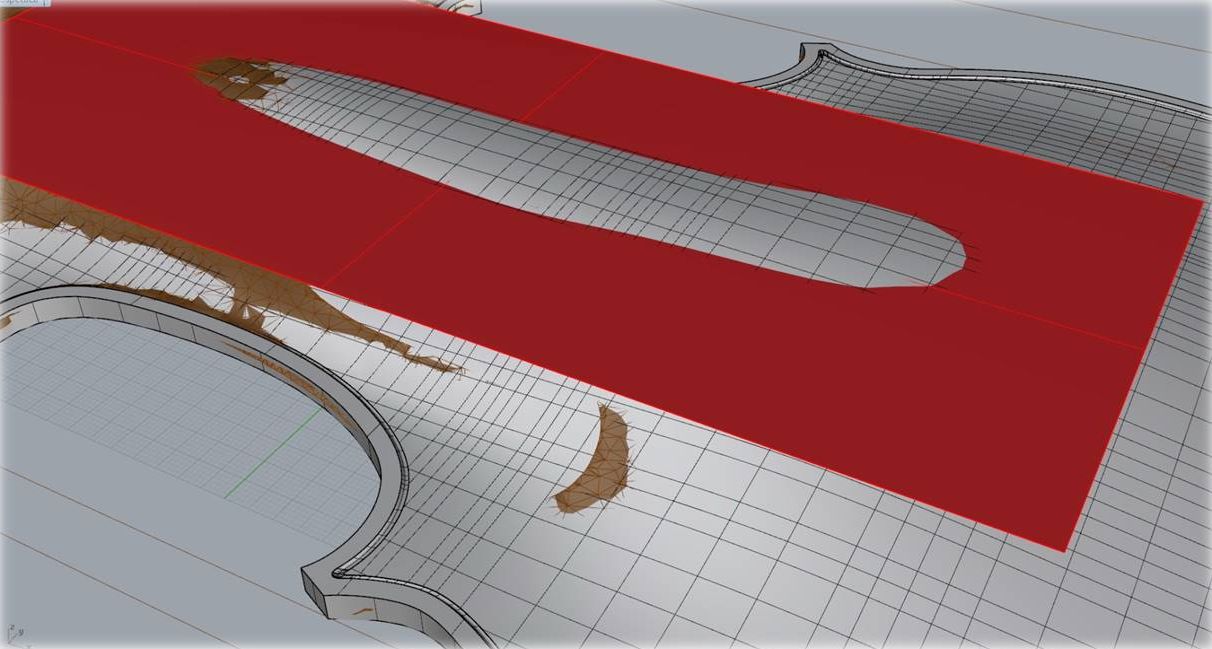

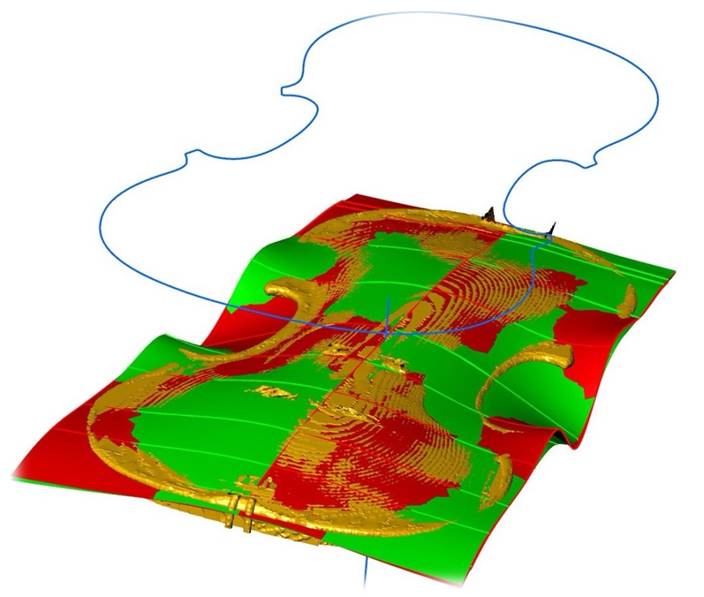

La torsión que presenta el modelo Huberman es evidente cuando se lleva la bóveda del fondo a un plano…
-
-
-

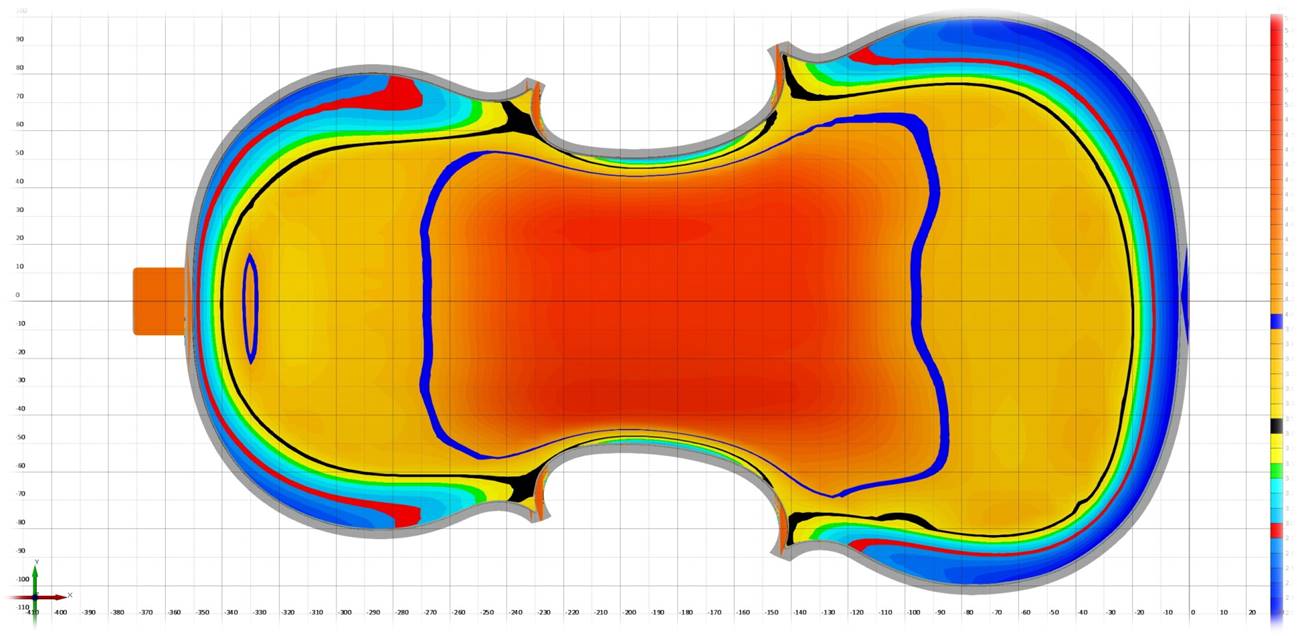

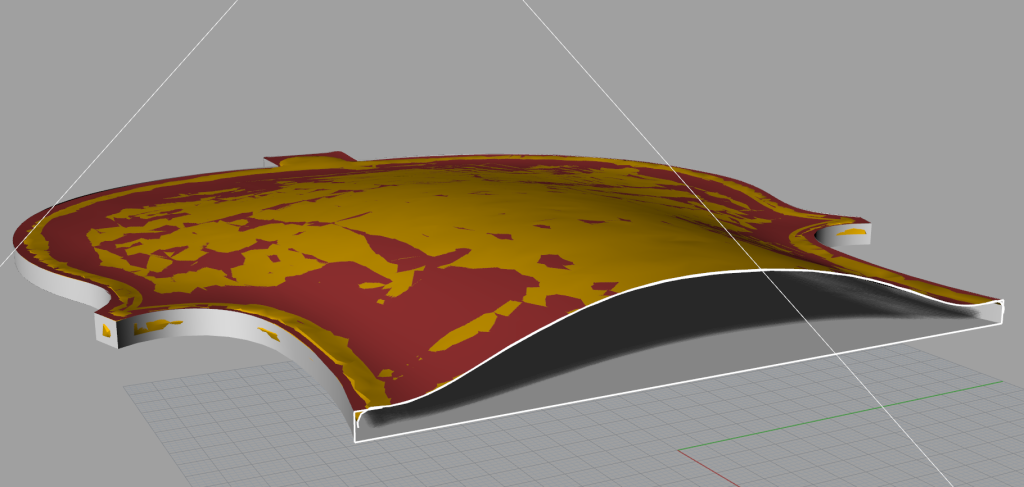

No es sencillo dibujar unas formas externas e internas que cumplan con las especificaciones correctas de distribución de espesores.
-
-
-

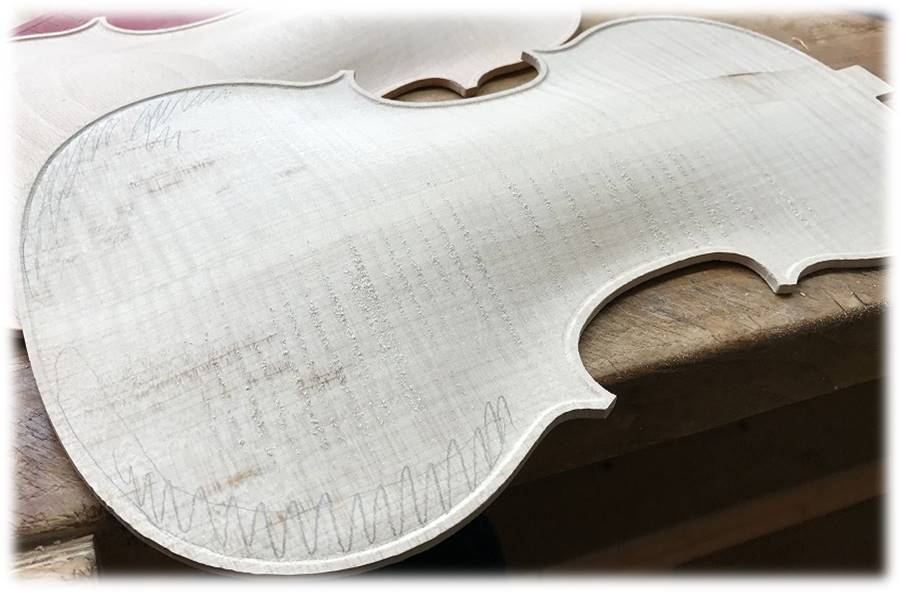

Se mecanizaron muchos fondos y tapas de prueba antes de tener una forma aceptable de las bóvedas.
-
-

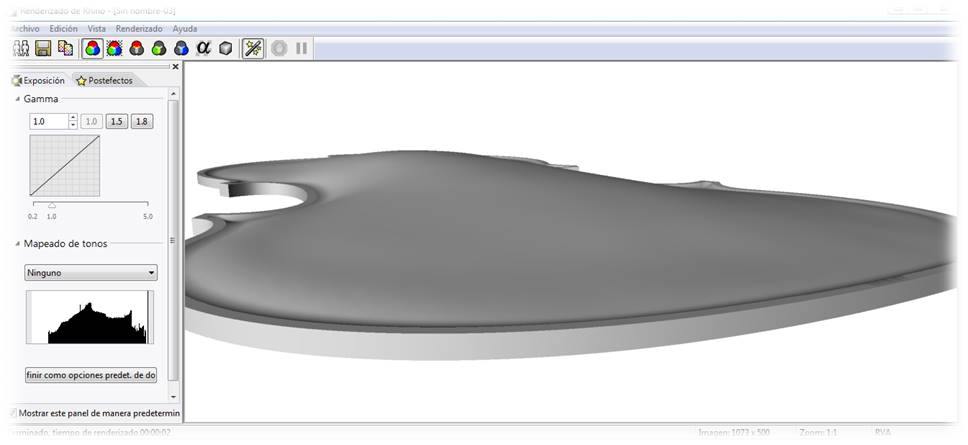

Hubo mucho trabajo de diseño y ajuste de las superficies…
